SGWS端子拉力测试仪线缆专用
产品简介
SGWS端子拉力测试仪线缆专用·我司端子拉力测试仪专用于检测各种线束接线端子的拉脱力。 主要应用在各种线缆、玻璃、皮革、各种电器元件等材料的拉力、破坏力、插拨力、线束接线端子等拉力测试。
订购热线：18367640736
产品介绍
SGWS端子拉力测试仪线缆专用
铸衡的SGWS端子拉力测试仪是线束生产厂家确保产品质量的理想设备，我司端子拉力测试仪专用于检测各种线束接线端子的拉脱力，可配置SGNK、SGHF推拉力计和专用夹具，本端子拉力测试仪具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点。

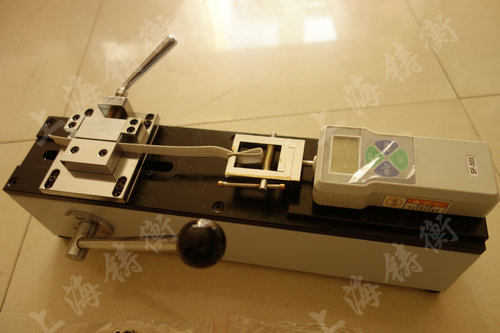

SGWS端子拉力测试仪图片

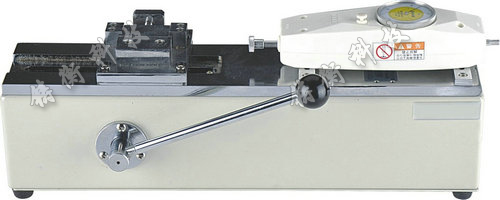

SGWS端子拉力测试仪图片
SGWS端子拉力测试仪特点：
卧式安装。手动操作，操作简单稳定。可将本机台安装于桌（台）上使用，使机架更加稳固。长×宽×高：450mm×260mm×160mm。有效行程：50mm。额定负荷：500N。（也可配置1000N）净重：10.6Kg。
SGWS端子拉力测试仪的推拉力计：
一般标准配置为数显式推拉力计HF—500。(也可配置指针式推拉力计NK—500,价格不同)数显式推拉力计
型号：HF—500。最大负荷：500N(Kg、N和ib三种单位可自动转换)。分辨率：0.01N。精度：±0.5%。输出接口：RS 232 九孔插座。电源:充电电源：220V/AC；电池连续工作时间：6～8小时。稳定性:温漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小时/FS。标定范围：满量程标定�；肪澄露龋�0～+60℃�；肪呈龋�≤ 80%。允许过载：150%。供电方式：5 号电池组 /220V AC 充电 4～6 小时。
SGWS端子拉力测试仪指针式推拉力计:
型号：NK—500。最大负荷：500N（50Kg）。推拉杆行程：10mm。工作温度：20℃±10℃。运输温度：-27℃～+70℃。相对湿度：15%～80%RH。工作环境：周围无震源及腐蚀性介质�？突Э筛菪枰�，配置相对应规格的测力计：指针式推拉力计规格有NK—10、20、30、50、100、200、300、500。数显式推拉力计规格有HF—2、5、10、20、50、100、200、500、1000等
SGWS端子拉力测试仪的左夹具：
· 外形尺寸：115mm×180mm×30mm。· 适用范围：主要应用于插拔力测试、线束接线端子等拉力测试。
· 标准负荷：500N，最大负荷：1000N。
SGWS端子拉力测试仪的右夹具：
· 型号：AJJ-06。
· 适用范围：各种线缆、玻璃、皮革、各种电器元件等材料的拉力、破坏力、插拨力、线束接线端子等拉力测试。
· 标准负荷：500N，最大负荷：1000
SGWS端子拉力测试仪的安装方法：
1、机座的安装方法：本仪器可安装在桌子上，使仪器更加稳固。安装时请保证工作台面水平，使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm，4个M4的螺纹孔)安装。
2、推拉力计的安装方法：
A、用M4扳手将测力计安装板上4个M 4×16的内六角圆柱头螺钉松开，卸下测力计安装板；
B、安装HF系列（数显式推拉力计）的推拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40 的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上；或用十字螺丝刀将附件袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔；
1)安装NK系列（指针式推拉力计）的推拉力计时，用十字螺丝刀把推拉力计后盖上的4枚 M×10的螺钉卸下，将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔，旋入测力计后盖上的4个M3螺纹 孔（卸下M3×10的螺钉的螺纹孔）； 2)安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。
SGWS端子拉力测试仪左夹具的安装方法：
用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过左夹具安装板上4个调节孔旋入机台底座板上4个M4的螺纹孔内，将左夹具安装到机台底座板上。
SGWS端子拉力测试仪右夹具的安装方法：
先用附件中的M6螺母旋到测力计的测力杆上，再将右夹具旋到测力计的测力杆上，调节M6螺母使其右夹具接连牢固即可。
SGWS端子拉力测试仪一般测试操作过程：
1、将各种线束接线端子一端电线部分放入左夹具的夹口中，旋转手柄以夹稳电线部分(线束接线端子已被压住）。
2、将线束接线端子另一端放入右夹具的夹口中，旋转把手以保持线束接线端子一端卡在中间。
3、用M4内六角扳手，将左夹具中心对准右夹具的中心。
4、若用HF系列（数显式推拉力计）的推拉力计时，打开电源，待液晶显示屏显示为零后即可。
5、若安装NK系列（指针式推拉力计）的推拉力计时，按一下切换按钮，使指回到零位即可。
6、旋动机身的手柄，使其左夹具向左运动，并能够右夹具卡住端子。
SGWS端子拉力测试仪日常保养与维护：
1、请勿超载使用，本仪器额定负荷为500N。
2、注意日常的保养工作，保持仪器各部件清洁。
3、机台出现故障时请及时联系厂家或销售点（请勿擅自拆卸、修理）。
SGWS端子拉力测试仪线缆专用
SGWS端子拉力测试仪规格型号
SGWS端子拉力测试仪线缆专用
SGWS端子拉力测试仪线缆专用
SGWS端子拉力测试仪规格型号
| 序号 NO |
产品型号 (Model) |
最大负载 （N） |
有效行程 （mm） |
外形尺寸 （mm） |
重量 （KG） |
| 01 | SGWS | 500 | 50 | 450X260X160 | 10.5 |
| 02 | SGWSJ | 1000 | 50 | 450X260X160 |
13 |
