牵引力测量专用机械式拉力表
产品简介
牵引力测量专用机械式拉力表：找牵引力测量专用机械式拉力表到铸衡来。铸衡的这款SGJX系列机械式拉力表专用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。本款机械式拉力表还可用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。
订购热线：18367640736
产品介绍
牵引力测量专用机械式拉力表
找牵引力测量专用机械式拉力表到铸衡来。铸衡的这款SGJX系列机械式拉力表专用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。本款机械式拉力表还可用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。 此款机械式拉力计用在钻井作业中，指示钻杆悬重，防止卡钻、打钻事故；应用在井下作业施工中，指示修井作业车绞盘牵引力的大小，防止井管拔脱和井架损坏，起着重要的安全防护作用。
机械式拉力表主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量
机械式拉力表结构及工作原理
1、结构分三部分：连接件部分、放大装置部分、显示部分。
2、工作原理：
当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成正比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。
注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
牵引力测量专用机械式拉力表

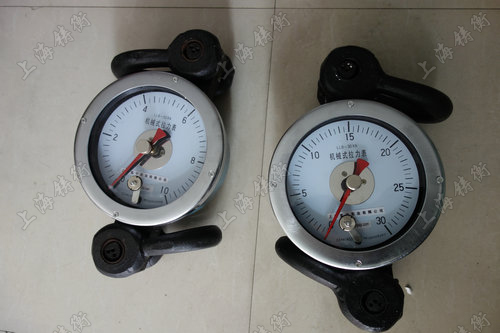

机械式拉力表图片
机械式拉力表规格型号
牵引力测量专用机械式拉力表 机械式拉力表图片
机械式拉力表规格型号
|
产品型号 (Model) |
测量范围 （KN） |
分度值 （KN） |
外形尺寸 （mm） |
重量 （KG） |
| SGJX-1 | 0-10 | 0.2 | 620X225X160 | 16 |
| SGJX-3 | 0-30 | 0.5 | 620X225X160 | 16 |
| SGJX-5 | 0-50 | 1 | 620X225X160 | 16 |
| SGJX-8 | 0-80 | 2 | 620X225X160 | 16.5 |
| SGJX-12 | 0-120 | 2 | 650X225X160 | 20 |
| SGJX-16 | 0-160 | 2 | 650X280X160 | 20 |
| SGJX-20 | 0-200 | 2.5 | 650X225X160 |
20 |
机械式拉力表使用方法
1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外，在表后应备装一条�；じ炙可�
3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态，确认装卡牢固后方可加载。
机械式拉力表注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安全使用拉力表非常重要，如进行维修时应返回我公司。
由于擅自维修产生不良后果，我公司不负责任。
