0-500N.m风机轴扭力功率测量仪,风机轴功率扭力测量仪
如果有些风机轴扭力功率测量仪要求比较高或有其他要求，我公司还提供非标订制。本款SGDN系列风机轴扭力功率测量仪是为测量和检测各种动态扭矩而设计制造的智能化计量仪器。我司风机轴扭力功率测量仪用于检测各种机械制造、科研机构电机、减速机输出的扭矩、转速、功率的高精度测试设备。

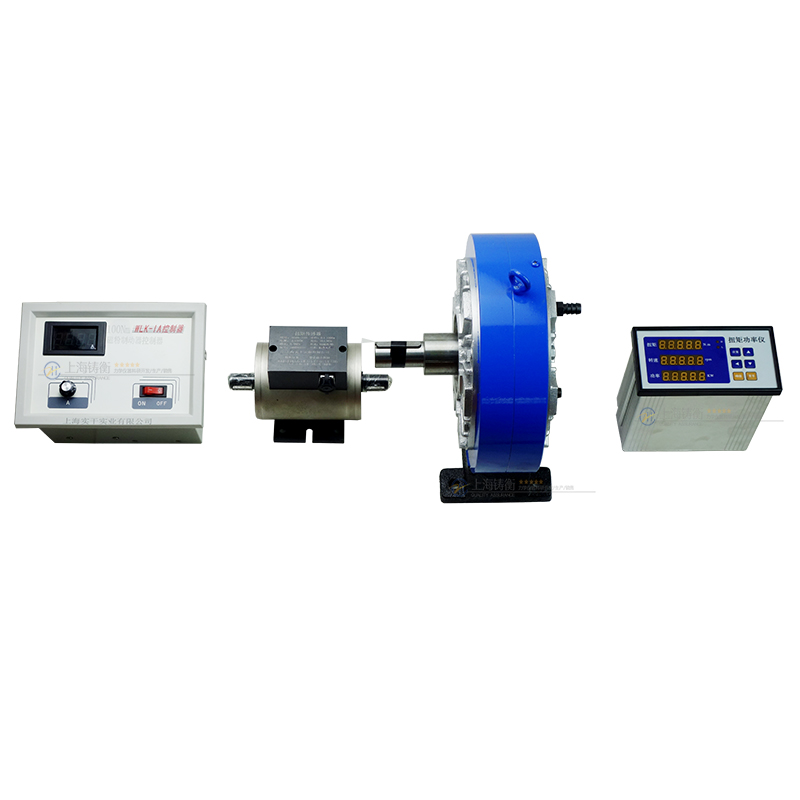

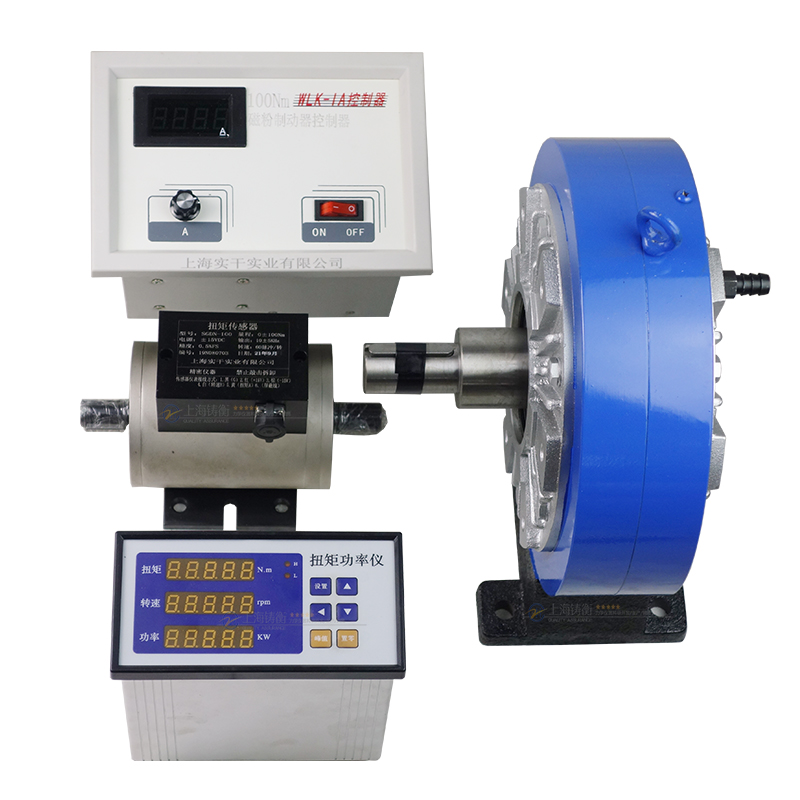

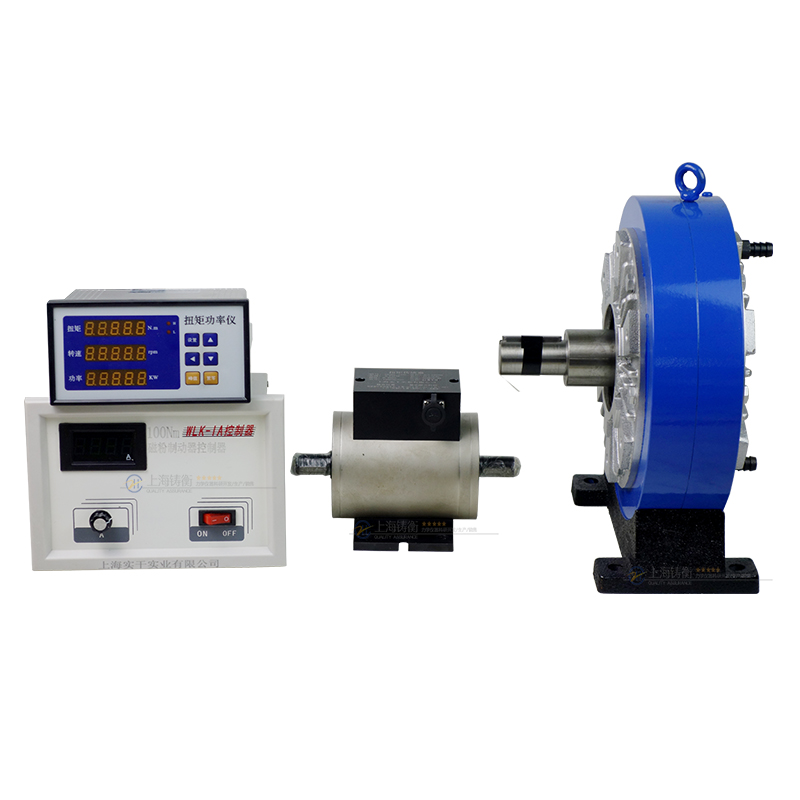

风机轴扭力功率测量仪
风机轴扭力功率测量仪规格型号
|
产品型号 |
测量范围 |
分度值 |
外形尺寸 |
重量 |
|
SGDN-5 |
0.5-5 |
0.0001 |
188X100X108 |
5 |
|
SGDN-10 |
1-10 |
0.001 |
||
|
SGDN-20 |
2-20 |
0.001 |
||
|
SGDN-50 |
5-50 |
0.001 |
||
|
SGDN-100 |
10-100 |
0.01 |
||
|
SGDN-200 |
20-200 |
0.01 |
209X100X126 |
7 |
|
SGDN-500 |
50-500 |
0.01 |
238X100X136 |
10 |
|
SGDN-1000 |
100-1000 |
0.1 |
275X120X140 |
12 |
|
SGDN-2000 |
200-2000 |
0.1 |
298X120X154 |
15 |
|
SGDN-5000 |
500-5000 |
0.1 |
356X180X180 |
21 |
风机轴扭力功率测量仪特点：
1.信号输出波形方波幅度可选5V/12V。
2.开机5分钟即可进入工作状态，勿需预热过程。
3.检测精度高、稳定性好、抗干扰性强。
4.不需反复调零即可连续测量正反扭矩。
5.体积小、重量轻、易于安装。
6.传感器可脱离二次仪表独立使用，只要按插座针号提供±15V（200mA）的电源，即可输出阻抗与扭矩 成正比的等方波或脉冲波频率信号。
风机轴扭力功率测量仪GB-DTS 型传感器的安装：
|
规格 |
Φ |
ΦD2 |
A |
B |
C |
E |
F |
G |
H |
H1 |
L |
键 b*h*l*n |
|
0-100 |
18 |
78 |
8 |
72 |
122 |
31 |
61 |
100 |
54 |
112 |
188 |
6x6x25x1 |
|
200 |
28 |
92 |
8 |
72 |
123 |
41 |
61 |
100 |
60 |
125 |
209 |
8x7x35x1 |
|
500 |
38 |
96 |
8 |
72 |
124 |
55 |
61 |
100 |
65 |
135 |
238 |
10x8x50x2 |
|
1K-2K |
48 |
106 |
8 |
69 |
126 |
70 |
78 |
120 |
68 |
144 |
270 |
14x9x65x2 |
|
5K |
75 |
144 |
13 |
69 |
132 |
105 |
85 |
120 |
90 |
185 |
347 |
20x14x95x2 |
|
10K |
98 |
158 |
13 |
80 |
144 |
120 |
110 |
160 |
110 |
214 |
389 |
28x16x115x2 |
注：10KN.m以上的风机轴扭力功率测量仪需定做。
风机轴扭力功率测量仪主要功能：
可检测动力机械输出的转矩、转速、功率。如电机、内燃机、液（气）压马达、曳引机、石油钻机等。
可检测传动机械输入、输出的转矩、转速、功率、效率。如减变速机、电动阀门、离合器等。
可检测钢性传动件的可承受转矩。如石油钻机钻杆、煤矿山体固定锚杆等。
可检测制动机械的制动转矩。如制动器、失电�；て�、汽车涡流减速器、吊车减速器、刹车等。
可检测旋转工作机械需要的转矩、功率。如发电机、水泵、风扇、搅拌机等。
可检测运动付摩擦转矩。如汽车传动球头与球头座、船舶尾轴与尾轴套、滚珠丝杠与螺母等。
风机轴扭力功率测量仪运输、安装、使用与操作：
在运输过程中严禁淋雨、倒置和冲击。
运输安装使用过程中严禁吊、拉、压、撬、撞击传感器。
应安装在干燥通风、无腐蚀气体存在的厂房中。
安装牢固，要有可靠接地。
主轴不能承受径向力，同轴度要求误差不超过0.05mm，使用有补偿间隙的柔性联轴节。
专线供电，以防干扰。设备周围不得有强磁场干扰源。
由专业操作人员按照分类说明书设定仪表参数并操作，非专业人员不得操作。
出厂精度已经标定，非专业人员不得调整标定精度的按键和旋钮，否则会造成精度偏差，需返回重新标定。
风机轴扭力功率测量仪使用环境：
zui高环境温度不超过40℃。
海拔高度不超过2500m。
当环境温度为20℃时，相对湿度不大于85%。
